Popis

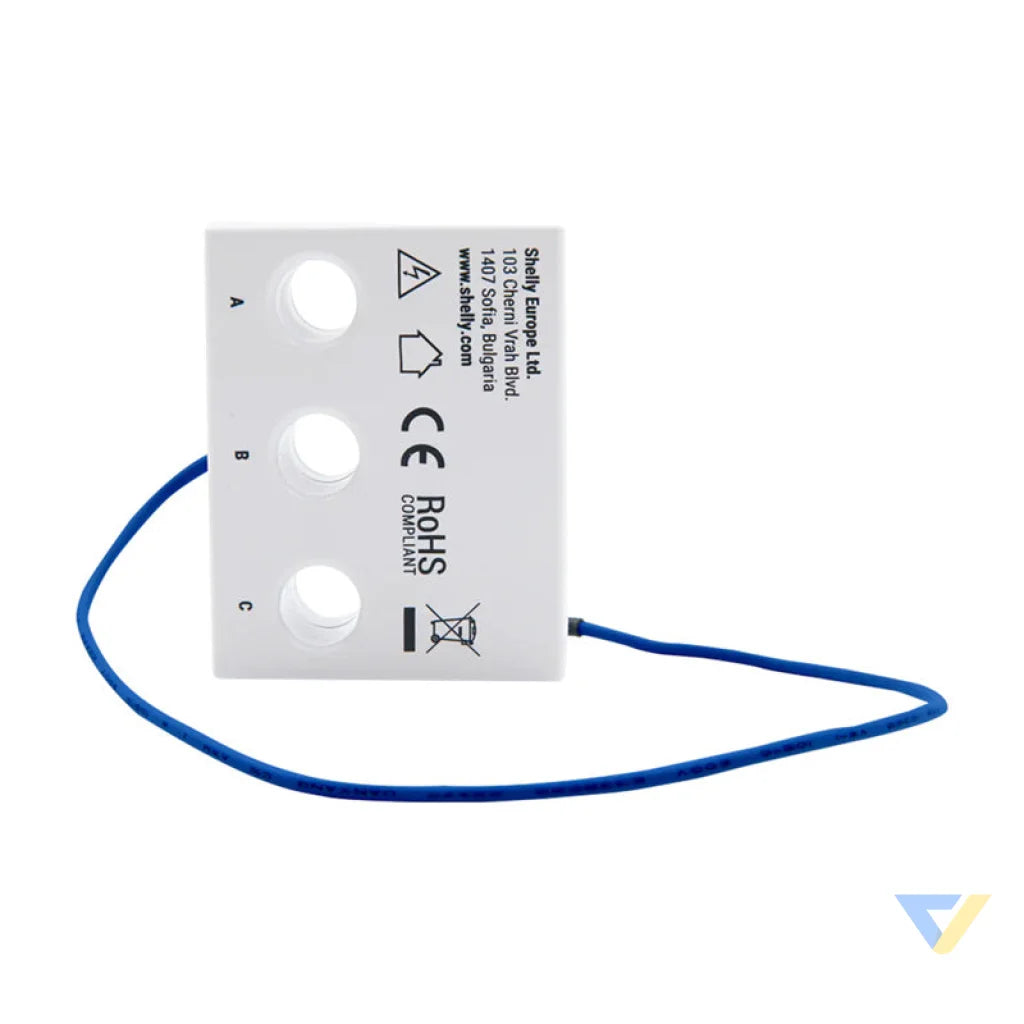

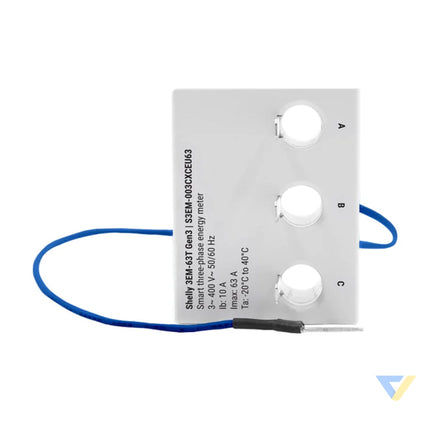

Shelly 3EM-63T Gen3 1/3-kanálový WiFi merač energie (plochý terminál)
Shelly 3EM-63T Gen3 je kompaktný 1/3-kanálový merač energie navrhnutý na monitorovanie trojfázových inštalácií alebo troch nezávislých jednofázových okruhov. Vďaka plochým svorkám a krytu určenému na montáž nad alebo pod istič sa ľahko zmestí do štandardných rozvádzačov. Toto malé zariadenie je ideálne pre domácnosti, byty, firmy a fotovoltaické inštalácie - všade tam, kde je dôležitá presná kontrola spotreby energie.
Univerzálnosť použitia - jeden modul, mnoho možností
Shelly 3EM-63T Gen3 je riešenie pre každého - či už chcete monitorovať spotrebu energie v domácnosti, priradiť spotrebu konkrétnym oddeleniam v spoločnosti, alebo dohliadať na výrobu energie z PV panelov. Zariadenie podporuje trojfázové inštalácie aj tri nezávislé jednofázové okruhy, čo mu umožňuje prispôsobiť sa takmer akejkoľvek konfigurácii. Okrem toho vďaka 4-kvadrantovému meraniu merač zaznamenáva energiu spotrebovanú aj odovzdanú, čo je užitočné napríklad vo fotovoltaických a hybridných systémoch.
Intuitívna obsluha, rozsiahla integrácia
Modul sa pripája do siete cez Wi-Fi a Bluetooth - bez potreby externého gateway. Môže byť spravovaný cez aplikáciu Shelly Smart Control, webové rozhranie alebo cez protokoly MQTT, HTTP a WebSocket. Všetky prichádzajúce pripojenia sú chránené šifrovaním TLS. Dáta je možné exportovať vo formáte CSV alebo JSON.
Monitorovanie a analýza bez prerušenia
Shelly 3EM-63T Gen3 ponúka meranie napätia, prúdu, činného a zdánlivého výkonu, účinníka a energie - s presnosťou, ktorá spĺňa triedu B (IEC 62053-21). Zabudované hodiny udržiavajú správne časové značky aj pri strate prístupu na internet. Meracie údaje sa zaznamenávajú lokálne v intervaloch 1 minúty a ukladajú sa minimálne 7 dní, čo vám umožňuje prístup k histórii spotreby aj pri dočasnom odpojení od cloudu.
Automatizácia a bezpečnosť
Shelly 3EM-63T Gen3 vám umožňuje vytvárať plány (až 20) a konfigurovať webhooks (až 20, s až 5 URL adresami každý). Navyše lokálna automatizácia umožňuje napríklad reagovať na okamžitú spotrebu energie a spúšťať konkrétne akcie, a zabudovaný "no load threshold" zabraňuje počítaniu energie pri veľmi nízkej spotrebe (menej ako 30 VA na kanál).
Pripravený na energiu zo slnka
Shelly 3EM-63T Gen3 je tiež ideálny na monitorovanie fotovoltaických systémov. Umožňuje súčasné sledovanie výroby a spotreby energie, čo vám umožní presne prispôsobiť prevádzku zariadení momentálnej dostupnosti energie z panelov. To uľahčuje zníženie odberu zo siete a optimalizáciu vlastnej spotreby - napríklad prevádzku energeticky náročných zariadení v čase najväčšieho slnečného žiarenia.
Jasné informácie a plná kontrola

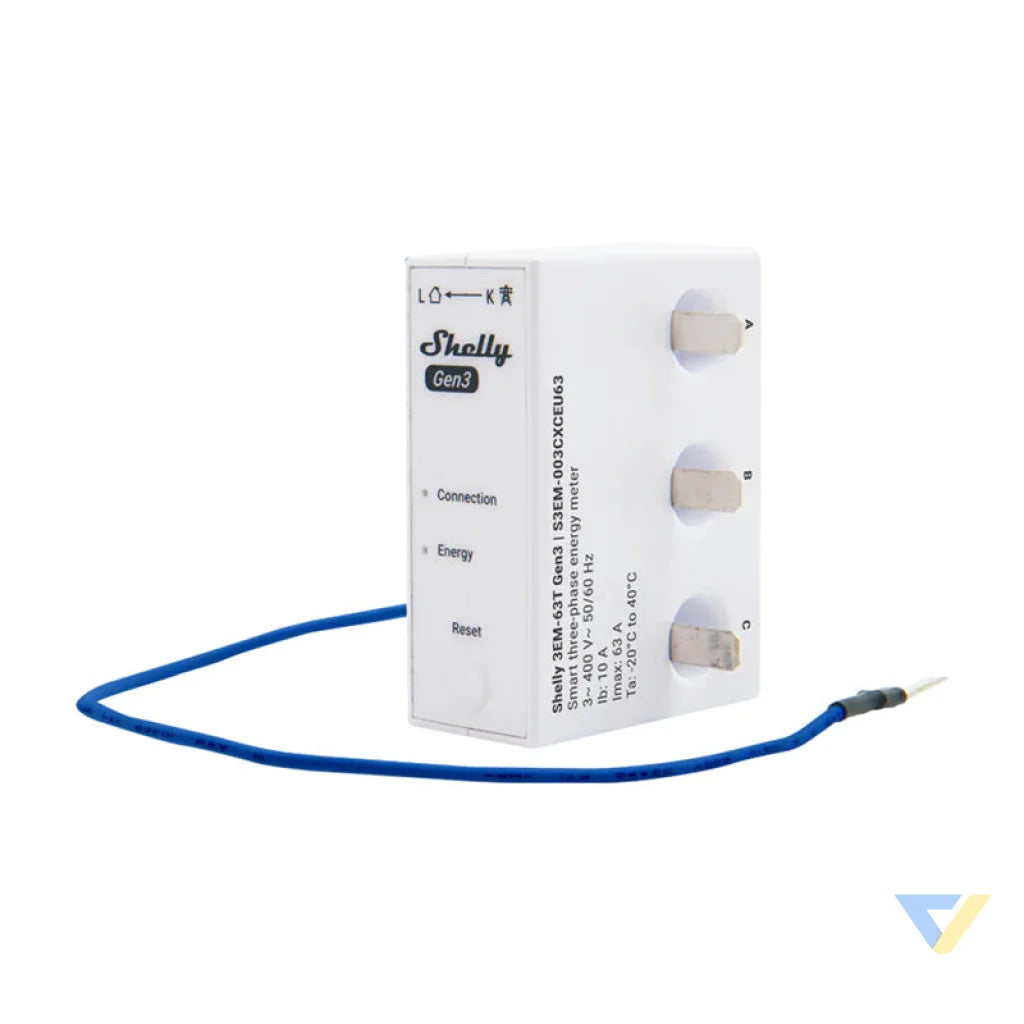

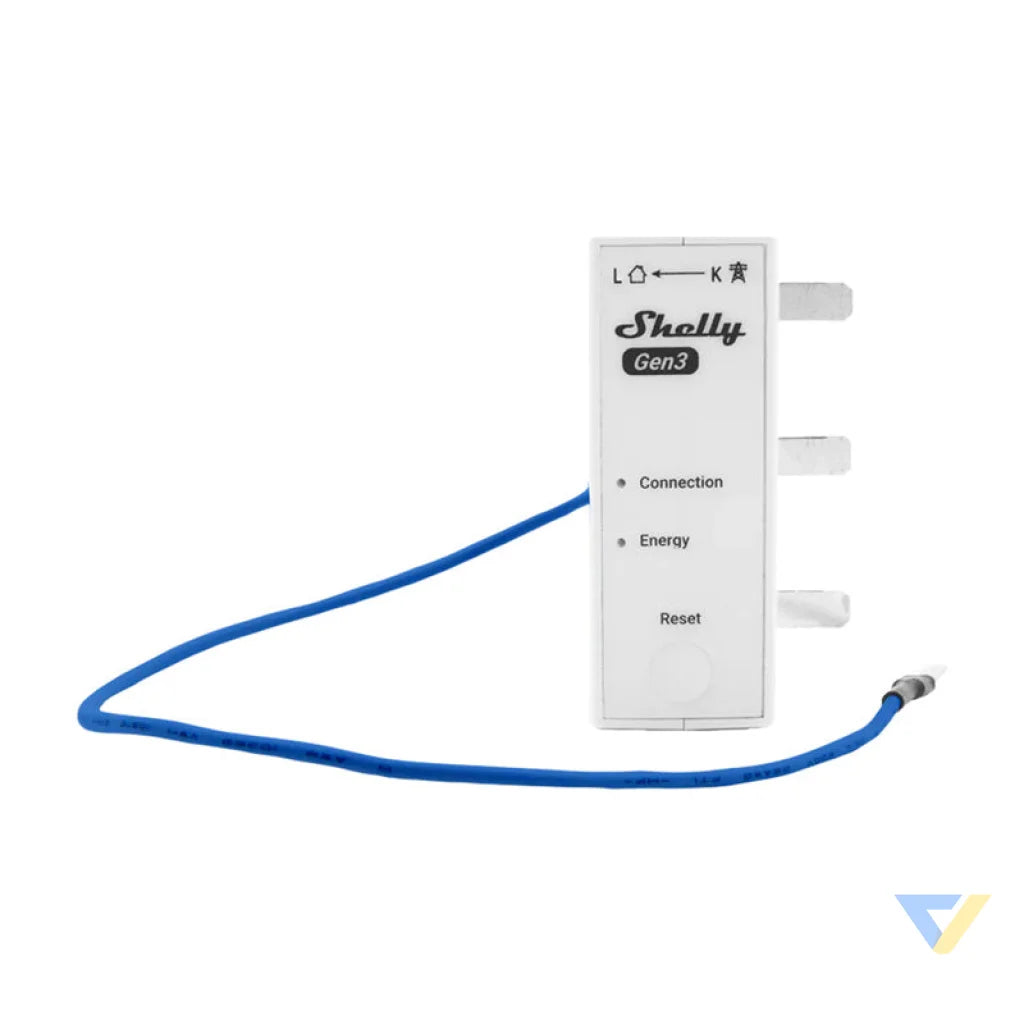

Zariadenie má LED diódy na indikáciu aktuálneho stavu (vrátane Wi-Fi pripojenia a OTA aktualizácií) a jedno tlačidlo na rýchly vstup do konfiguračného režimu alebo reset do továrenských nastavení. Má tiež zabudovaný teplotný senzor. Okrem toho je veľmi jednoduché na inštaláciu.
Aplikácia Shelly Smart Control
Merač pracuje s aplikáciou Shelly Smart Control, ktorá umožňuje diaľkové ovládanie zariadenia, zobrazenie spotreby energie a vytváranie plánov a automatizácií. Pomocou nej môžete tiež sledovať dáta, prezerať históriu meraní a sledovať náklady na energiu.
| Výrobca |
Shelly |
| Model |
3EM-63TGen3 |
| Rozmery |
31 × 54 × 42 mm (bez kábla) |
| Dĺžka kábla |
260 mm (vrátane plochého terminálu) |
| Hmotnosť |
52 g (s káblom) |
| Priemer vodivého otvoru |
8 mm |
| Montáž |
Nad alebo pod nadprúdovými ističmi na DIN lište |
| Materiál krytu: |
Plast |
| Farba krytu: |
Biela |
| Prevádzková teplota |
Od -20°C do 40°C |
| Vlhkosť: |
30 % - 70 % RH |
| Maximálna inštalačná nadmorská výška: |
2000 m |
| Napájanie |
220-240 V~ 50/60 Hz (medzi LA a N) |
| Spotreba energie |
< 2 W |
| Externá ochrana |
63 A, charakteristiky B alebo C, skratový prúd 6 kA, trieda obmedzenia energie 3 |
| Vnútorný teplotný senzor |
Áno |
| Voltmetre (RMS pre každú fázu) |
220-240 V~ 50/60 Hz |
| Presnosť voltmetrov |
Lepšie ako ±1 % |
| Ampérmetre (RMS cez integrovaný prúdový transformátor pre každú fázu) |
0-63 A (saturácia 130 A) |
| Presnosť ampérmetrov |
±1 % (2-63 A), ±2 % (1-2 A), ±5 % (0-1 A) |
| Merače výkonu a energie |
Aktívny a zdanlivý výkon, aktívna a zdanlivá energia, účinník, základná aktívna a jalová energia |
| Minimálny prah záťaže |
30 VA |
| Ukladanie meracích dát |
Aspoň 7 dní s rozlíšením dát 1 minúta |
| Export dát |
CSV pre zaznamenané hodnoty PQ, JSON cez RPC |
| Wi-Fi protokol |
802.11 b/g/n |
| Wi-Fi RF šírka pásma |
2401-2483 MHz |
| Maximálna sila Wi-Fi RF signálu |
< 20 dBm |
| Dosah Wi-Fi pripojenia |
Až 30 m v interiéri / až 50 m vonku (v závislosti od miestnych podmienok) |
| Bluetooth protokol |
4.2 |
| Bluetooth RF pásmo |
2400-2483.5 MHz |
| Max. sila Bluetooth RF signálu |
< 4 dBm |
| Dosah Bluetooth pripojenia |
Až 10 m v interiéri / 30 m vonku (v závislosti od miestnych podmienok) |
| Procesor (CPU) |
ESP-Shelly-C38F |
| Blesková pamäť |
8 MB |
| Harmonogramy |
Až 20 |
| Webhooks (zdieľanie URL) |
Až 20, až 5 URL adries na webhook |
| Skripty: |
Áno |
| MQTT |
Áno |
