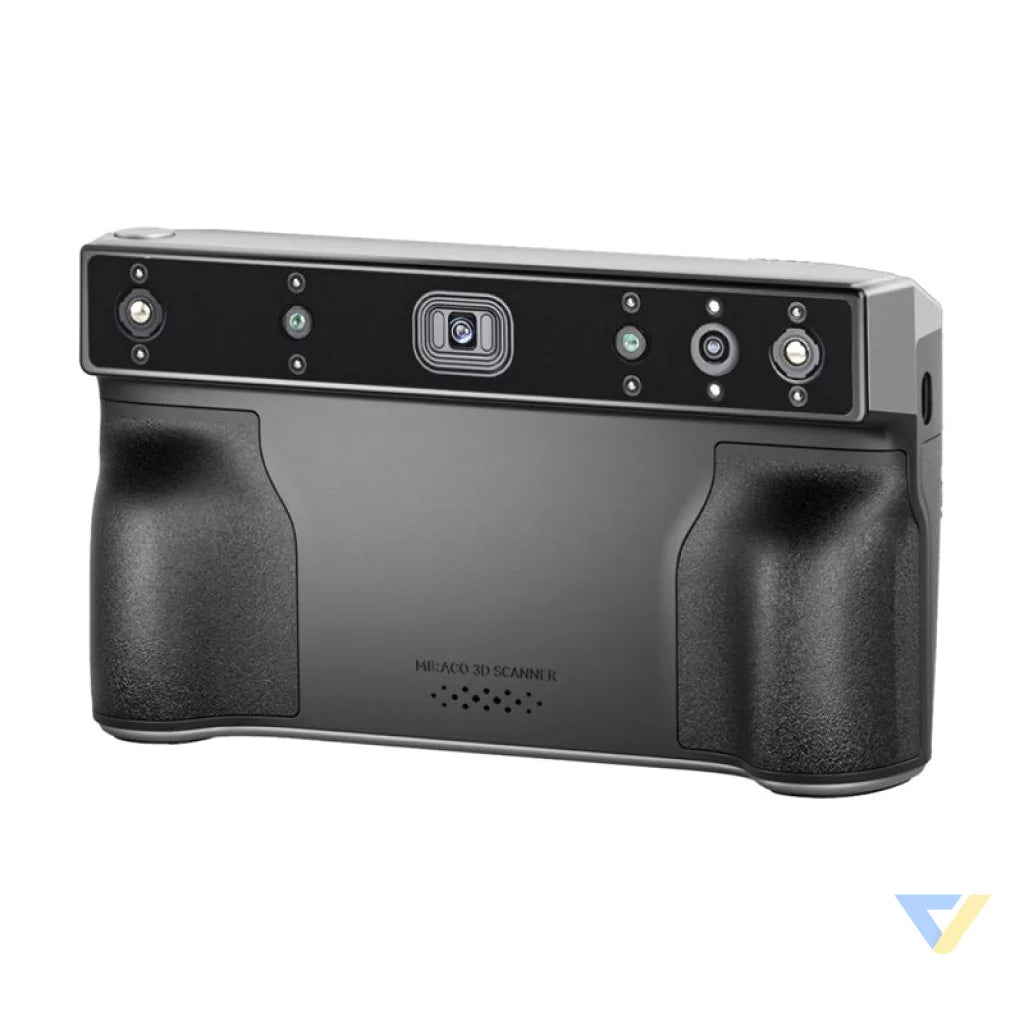

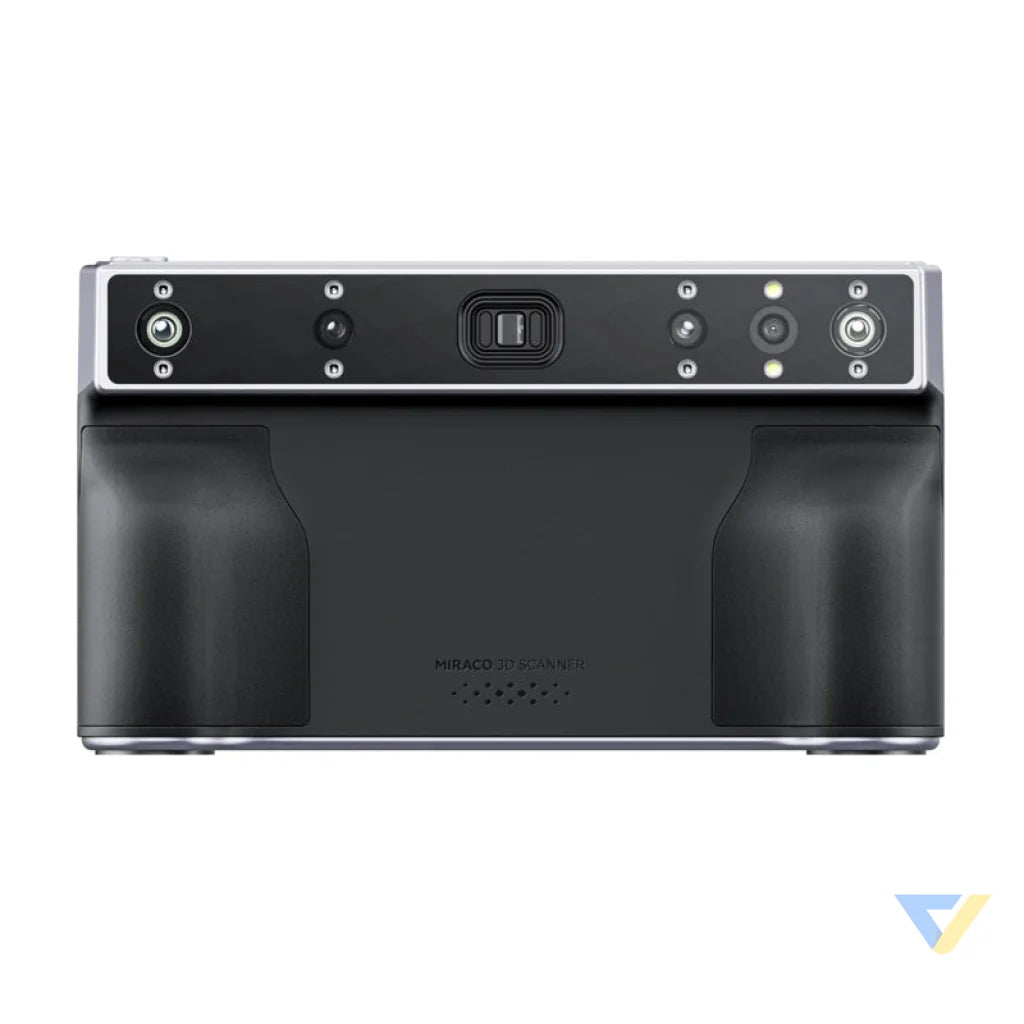

Skaner 3D Revopoint Miraco Plus
Skaner 3D Revopoint Miraco Plus, nagrodzony prestiżową nagrodą Red Dot Award 2024, to wszechstronne rozwiązanie łączące ultradokładność metrologii fotogrametrycznej z elastycznością skanowania zarówno mniejszych elementów, takich jak śruby, jak i dużych obiektów przemysłowych. Dzięki dwukrotnie większemu powiększeniu optycznemu i prędkościom do 20 klatek na sekundę uzyskujesz wyraźną i szybką rejestrację nawet najbardziej skomplikowanych kształtów, podczas gdy 48MP kamera RGB zapewnia żywe, naturalne odwzorowanie kolorów w jakości 8K. Wbudowany 9-osiowy IMU stabilizuje każdy ruch, eliminując rozmycie, a 180° odchylany ekran 2K AMOLED pozwala intuicyjnie śledzić postępy w czasie rzeczywistym. Czterostopniowy proces pracy (przygotowanie markerów, fotografia, obliczanie i przechwytywanie chmury punktów oraz przetwarzanie i eksport) usprawnia prototypowanie i zaawansowany projekt, oferując najwyższą jakość pomiarów bez konieczności zatrudniania dodatkowych usług.
Innowacyjna metrologia fotogrametryczna
Sercem Miraco Plus jest ultraefektywny system metrologii fotogrametrycznej, który redukuje kumulację błędów w czasie rzeczywistym podczas łączenia kolejnych fragmentów chmury punktów. Dzięki niemu każdy kształt, nawet najbardziej skomplikowany, od imponujących rzeźb po maleńkie elementy mechaniczne, jest odwzorowany z niezrównaną spójnością. Dokładność pojedynczej klatki sięgająca do 0,04 mm sprawia, że nie umknie Ci żaden detal. Fotogrametryczna dokładność długości 0,02 mm + 0,05 mm × L (m) zapewnia, że Twój model jest wierny rzeczywistym wymiarom.
Od mikroskopijnych śrubek po duże obiekty przemysłowe
Miraco Plus z łatwością poradzi sobie zarówno z delikatnymi elementami biżuterii, jak i dużymi częściami samochodowymi czy motocyklowymi. 2-krotne powiększenie optyczne pozwala skupić się na najdrobniejszych detalach, a szybkość przechwytywania do 20 klatek na sekundę oznacza, że zeskanujesz nawet długie obiekty szybko i płynnie. Dostosujesz dwa tryby pracy (Single-shot i Continuous) do swoich potrzeb, niezależnie od tego, jak skomplikowana jest powierzchnia, którą skanujesz.
Niezrównana jakość i stabilność kolorów

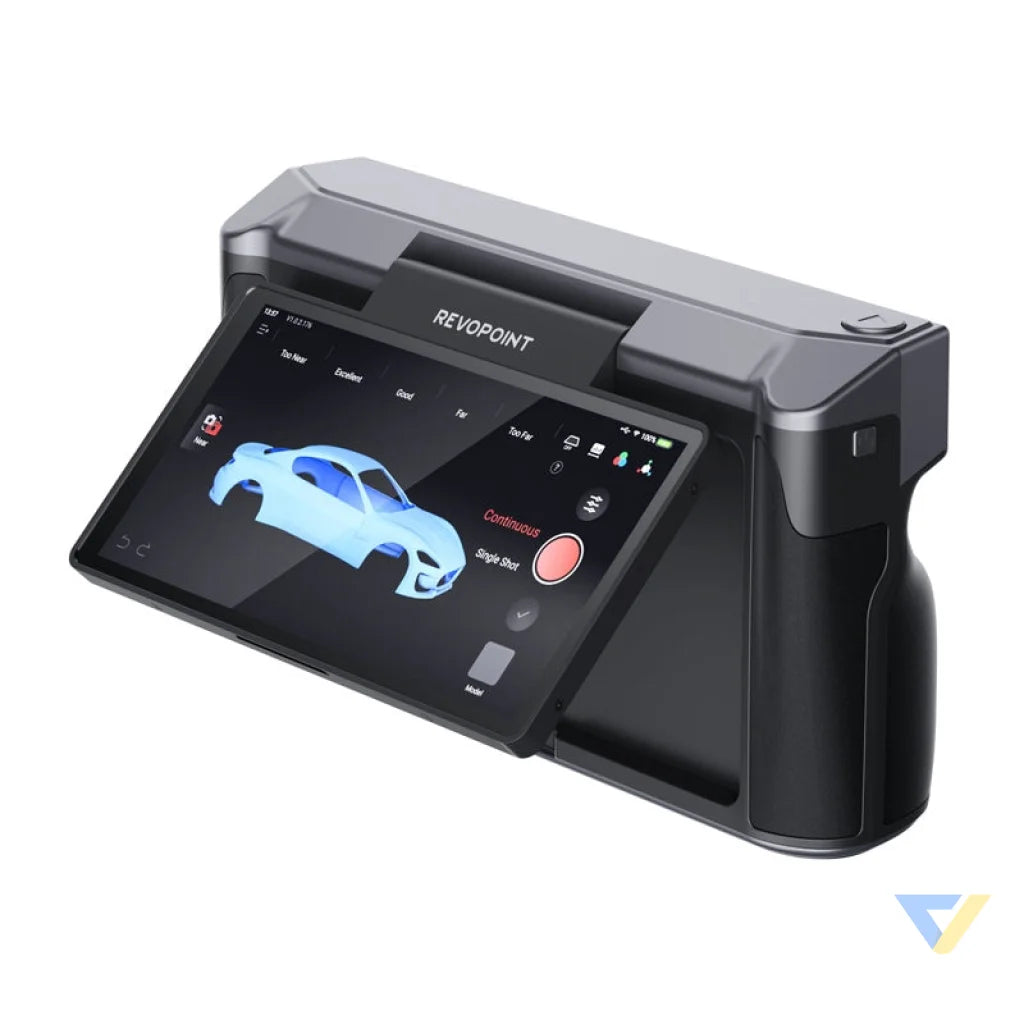

Wbudowany aparat RGB 48 MP rejestruje pełne spektrum kolorów w jakości 8K, dzięki czemu gotowe modele 3D nie wymagają dodatkowej korekty kolorów. Stabilizacja oparta na 9-osiowym IMU (Inertial Measurement Unit, moduł mierzący przyspieszenie i prędkość kątową obiektu w przestrzeni za pomocą akcelerometrów i żyroskopów) eliminuje rozmycia i drgania, nawet podczas pracy w terenie lub bez statywu. Duży ekran 2K AMOLED (Active-Matrix Organic Light-Emitting Diode, zaawansowana technologia wyświetlaczy wykorzystująca organiczne diody elektroluminescencyjne), który pochyla się o 180°, pozwala na monitorowanie postępu skanowania w czasie rzeczywistym i w dowolnej pozycji.
Intuicyjny czterostopniowy proces
Cały proces digitalizacji sprowadza się do czterech prostych kroków, wykonywanych bez przenoszenia danych z urządzenia aż do końcowego eksportu - pierwszym krokiem jest przygotowanie (rozłóż dołączone miary taśmowe, kodowane cele i markery na lub wokół obiektu - są one odniesieniem dla analizy fotogrametrycznej), fotografia (zrób zdjęcia z różnych kątów i wysokości, aż każda część obiektu znajdzie się w kadrze), obliczanie i przechwytywanie chmur punktów (Miraco Plus automatycznie rozpoznaje pozycje markerów, łączy ujęcia i tworzy spójną chmurę punktów), oraz przetwarzanie i eksport (zaawansowane oprogramowanie pozwala na korektę, filtrowanie i edycję modelu, a następnie eksport gotowego pliku na komputer lub do chmury za pomocą jednego kliknięcia).
W zestawie
- skaner 3D Miraco Plus
- miary taśmowe
- zestaw magnetycznych markerów
- zestaw naklejek markerów
- statyw
- talerz obrotowy
- popiersie (do skanowania)
- pokrywa na talerz obrotowy
- markery
- Adapter 65W z podwójnym portem USB Type-C
- płyta kalibracyjna do skanowania z daleka x4
- etui na płytę kalibracyjną
- płyta kalibracyjna do skanowania z bliska
- "magic mat" x2
- Adapter USB Type-C do HDMI
- Adapter USB Type-C na Type-A
- pasek na nadgarstek
- torba na przechowywanie
- instrukcja obsługi
| Producent |
Revopoint |
| Model |
Miraco Plus |
| Technologia |
Czterokrotna kamera na podczerwień ze światłem strukturalnym z zoomem optycznym i metrologią fotogrametryczną |
| Precyzja pojedynczej klatki |
0,02 mm |
| Dokładność pojedynczej klatki |
0,04 mm |
| Fotogrametryczna dokładność długości |
0,02 mm + 0,05 mm x L (m) |
| Odległość punktu fuzji |
0,05 mm |
| Zakres roboczy |
100 - 1000 mm |
| Pojedynczy obszar przechwytywania na najbliższej odległości |
28 x 53 mm przy 100 mm |
| Pojedynczy obszar przechwytywania na największej odległości |
975 x 775 mm przy 1000 mm |
| Minimalna objętość skanowania |
10 x 10 x 10 mm |
| Maksymalna objętość skanowania |
4 × 4 x 4 m |
| Prędkość skanowania |
20 klatek na sekundę |
| Rozdzielczość kamery |
Kamera głębi: 2MP, kamera RGB: 48MP |
| Procesor |
8-rdzeniowy ARM A76, 2,4 GHz, GPU Mali G52 |
| Źródło światła 3D |
Klasa 1 światła podczerwonego |
| RAM i pamięć wewnętrzna |
32 GB + 256 GB |
| Światła dopełniające |
Kamera głębi: 8, kamera RGB: 2 |
| Czujniki |
9-osiowy IMU |
