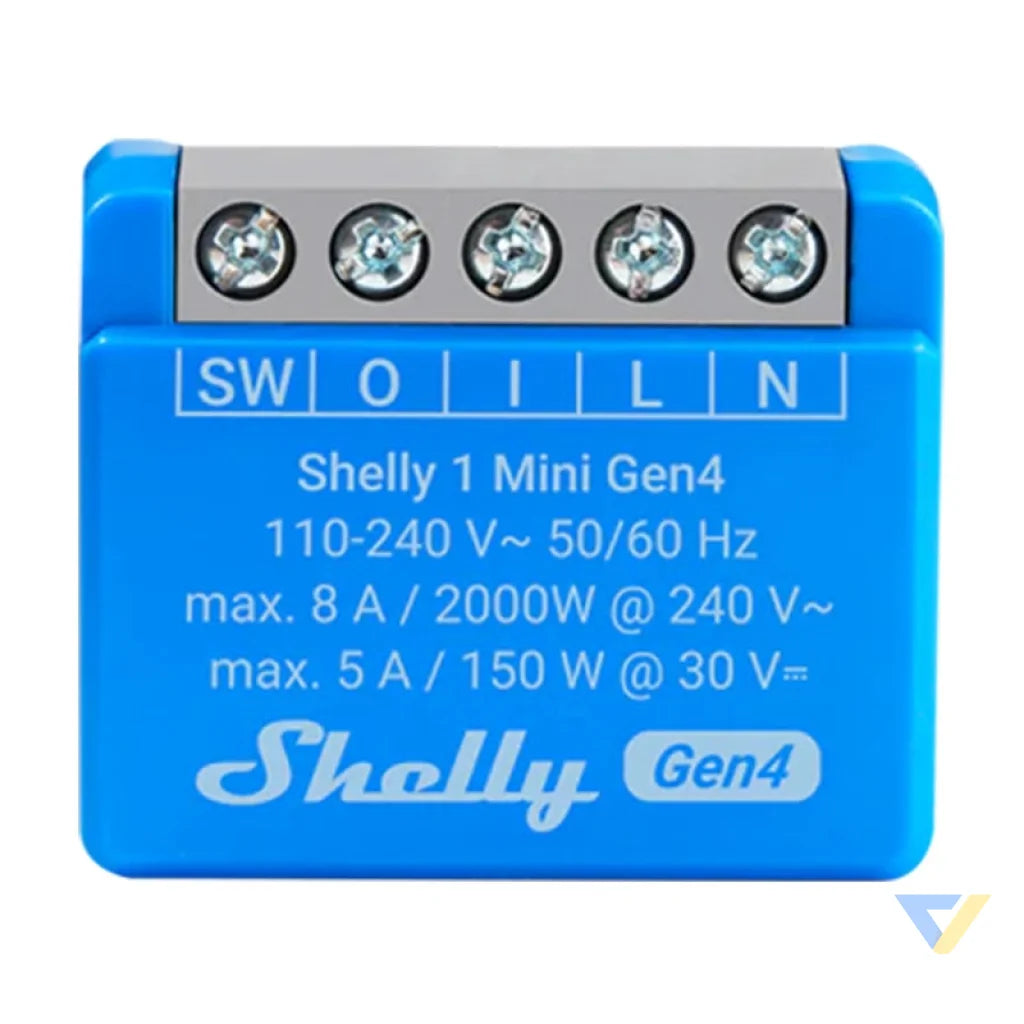

Shelly 1 Mini Gen4 kontroller Zigbee/Matter
Shelly 1 Mini Gen4 on võimas releekontroller, mis vaatamata oma väikestele mõõtmetele (29 x 34 x 16 mm) toetab mitut suhtlusstandardi, sealhulgas Wi-Fi, Zigbee, Bluetooth ja Matter. Seda saab paigaldada ühenduskastidesse, pistikupesade taha ja kohtadesse, kus paigaldusruum on piiratud. Tänu potentsiaalivabadele kontaktidele saab seadet kasutada rakendustes, mis nõuavad vooluringide galvanilist isoleerimist, näiteks värava, relee, uksekella või automaatikasüsteemi juhtimiseks sõltumata nende tööpingest. Toetab ka ajakavasid, stseene, skripte ning integreerub koduautomaatikasüsteemidega nagu Google Home, Alexa ja Samsung SmartThings.
Ulatuslik ühenduvus ja Matter protokolli ühilduvus
Shelly 1 Mini Gen4 kontroller pakub suhtlust Wi-Fi (802.11 b/g/n), Zigbee (802.15.4) ja Bluetooth 5.0 kaudu. Seade toimib ka BLE väravana ning Wi-Fi ja Zigbee signaali võimendajana teistele IoT seadmetele. Tänu ühilduvusele Matter protokolliga saab seda integreerida igasse ökosüsteemi, mis toetab seda standardit, mis suurendab selle mitmekülgsust ja lihtsustab seadistamist erinevates kodukeskkondades.
Potentsiaalivabad kontaktid ja töö erinevate pingetega
Shelly 1 Mini Gen4 eeliseks on võime juhtida nii madalpinge (30 VDC) kui ka võrgutoitega (kuni 240 VAC) seadmeid. Tänu potentsiaalivaba kontakti (kuivkontakt) olemasolule saab seda kasutada ka olukordades, kus on vaja isoleeritud releed, näiteks väravate, kellade või valgustuse juhtimiseks.
Arenenud ajastuse ja stseenide funktsioonid
Shelly 1 Mini Gen mudel võimaldab seadistada kuni 20 ajakava, nii et seadmeid saab automaatselt sisse või välja lülitada kindlatel aegadel valitud nädalapäevadel. Lisaks toetab see stseenide loomist, st tegevuste komplekte, mis käivitatakse samaaegselt või järjestikku sündmuse korral, näiteks mitme seadme sisselülitamine liikumise tuvastamisel. Ajakavad ja stseenid seadistatakse tasuta saadaval oleva Shelly Smart Control rakenduse abil mobiilseadmetes ja arvutites.
Integratsioonid ja täielik kohalik või kaugjuhtimine
Seadet saab integreerida mitte ainult suurte häälassistendi tootjate süsteemidega, vaid ka kohalike süsteemidega HTTP/HTTPS, MQTT, WebHooks või KNX net/IP API-de kaudu. Shelly 1 Mini Gen4 töötab nii lokaalselt (pilveühenduseta) kui ka interneti kaudu, võimaldades täielikku kontrolli olenemata kasutaja asukohast. Sisseehitatud veebiliides võimaldab otse brauserist seadistamist.
Kõrge paigalduspaindlikkus
Kontrolleri korpus on valmistatud plastikust ja võimaldab paigaldamist paigalduskastidesse. Hoolimata oma kompaktsetest mõõtmetest sisaldab seade arenenud ESP-Shelly-C68F mikrokontrollerit 8 MB välkmäluga, mis võimaldab tal käsitleda skriptimist ja reaalajas funktsioone.
Üldine
| Tootja |
Shelly |
| Mudel |
1MiniGen4 |
Füüsikalised parameetrid
| Mõõtmed |
29 x 34 x 16 ±0,5 mm / 1,34 x 1,11 x 0,63 ±0,02 tolli |
| Kaal |
19 ±1 g / 0,65 ±0,04 oz |
| Kruviklemmide maksimaalne pingutusmoment |
0,4 Nm / 3,5 lbin |
| Kaabli ristlõige |
0,2 kuni 2,5 mm² / 24 kuni 14 AWG (tahke juhe, mitmejuhtmeline juhe, voolikud) |
| Juhtme koorimise pikkus |
6 kuni 7 mm / 0.24 kuni 0.28 tolli |
| Paigaldus |
Seinakarp |
| Korpuse materjal |
Plastik |
| Korpuse värv |
Sinine |
| Pistiku värv |
Hall |
Keskkonnatingimused
| Töötemperatuur |
-20°C kuni 40°C / -5°F kuni 105°F |
| Tööniiskus |
30% kuni 70% RH |
| Maksimaalne kõrgus. |
2000 m / 6562 jalga |
Elektrilised parameetrid
| Toiteallikas |
110 - 240 VAC |
| Relee |
Potentsiaalivaba, NO kontakt, 1-mooduline, µ kontakt |
| Voolutarve |
< 1.2 W |
| Väline kaitse |
Väljalülituse iseloomustus B või C, nimivool maks. 10 A, katkestusvõime min. 6 kA, energiapiirangu klass 3 |
Väljundvooluahela parameetrid
| Maksimaalne lülituspinge |
240 VAC / 30 VDC |
| Maksimaalne lülitusvool |
8 A / 240 VAC, 5 A / 30 VDC |
| Maksimaalne väljundvõimsus |
2000 W / 240 VAC, 150 W / 30 VDC |
| Ülepinge kaitse |
Puudub |
| Voolukaitse |
Puudub |
| Ülepinge kaitse |
Puudub |
Andurid ja mõõtmised
| Sisemine temperatuuriandur |
Jah |
Wi-Fi
| Protokoll |
802.11 b/g/n/ax |
| RF-sagedusala |
2412 - 2472 MHz |
| Raadiovõimsus |
< 20 dBm |
| Ulatus |
Kuni 30 m siseruumides / 50 m väljas (sõltuvalt kohalikest tingimustest) |
Bluetooth
| Protokoll |
5.0 |
| RF-sagedusala |
2402 - 2480 MHz |
| Raadiovõimsus |
< 4 dBm |
| Ulatus |
Kuni 10 m siseruumides / 30 m väljas (sõltuvalt kohalikest tingimustest) |
Zigbee
| Protokoll |
802.15.4 |
| Raadiolainete ribalaius |
2400 kuni 2483.5 MHz |
| Raadiovõimsus |
< 20 dBm |
| Ulatus |
Kuni 100 m siseruumides / 300 m väljas (sõltuvalt kohalikest tingimustest) |
Mikroprotsessori üksus
| CPU |
ESP-Shelly-C68F |
| Flash-mälu |
8 MB |
Püsivara funktsioonid
| Ajakavad |
20 |
| Webhookid (URL-i jagamised) |
20 koos 5 URL-iga iga webhooki kohta |
| Skriptid |
Jah |
| MQTT |
Jah |
