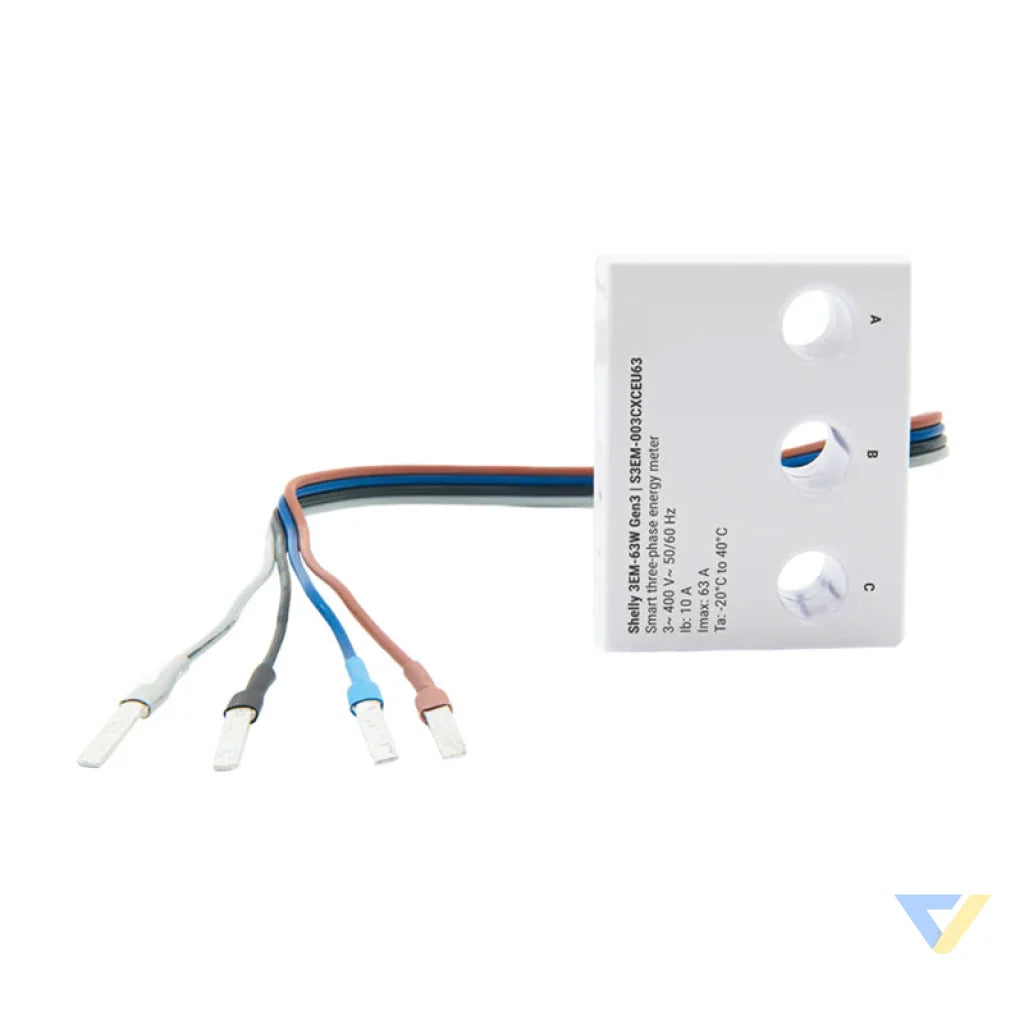

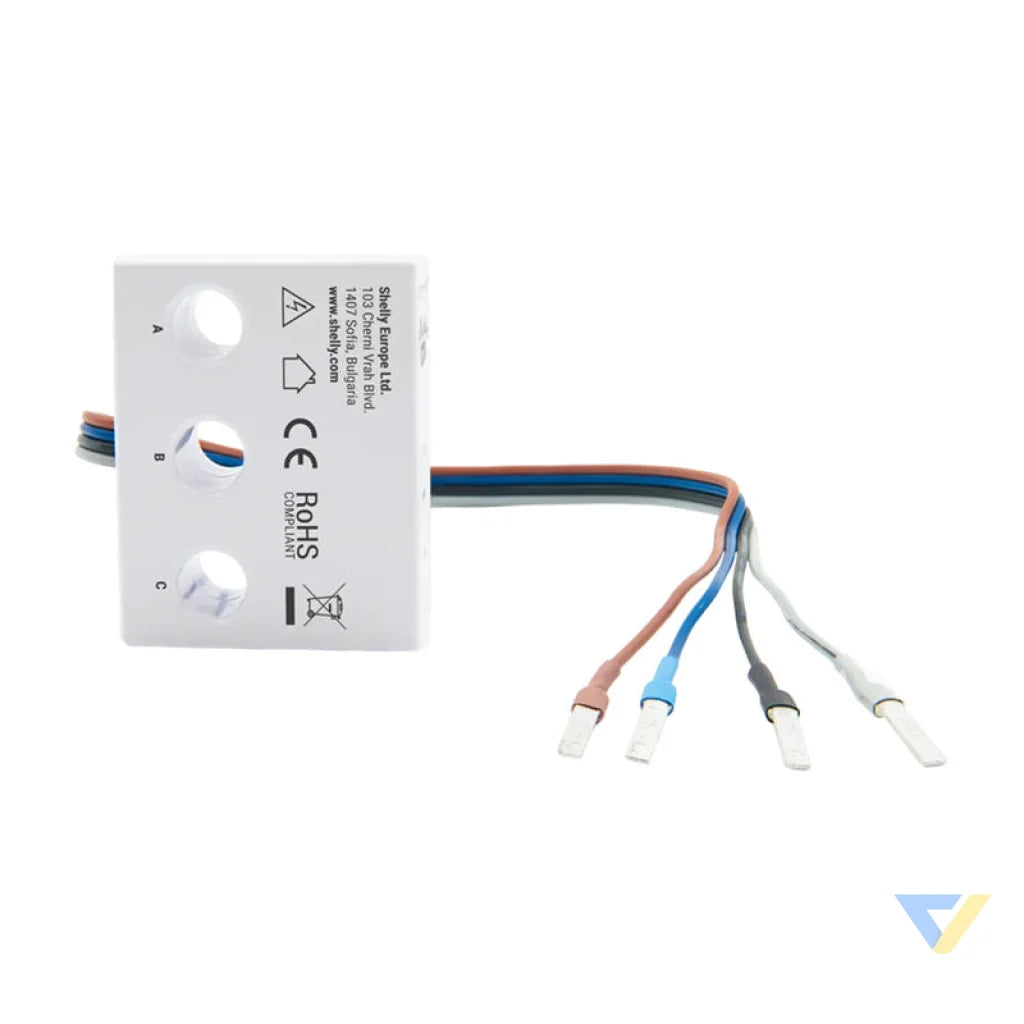

Shelly 3EM-63W Gen3 1/3-Kanal WiFi-Energiemessgerät (verkabeltes Modell)
Der Shelly 3EM-63W Gen3 ist ein kompakter 1/3-Kanal-Energiezähler, der zur Überwachung von Drehstromanlagen oder drei unabhängigen einphasigen Stromkreisen entwickelt wurde. Er ist mit robusten Kabeln ausgestattet und sehr einfach zu installieren. Dieses kleine Gerät ist ideal für Häuser, Wohnungen, Unternehmen und Photovoltaikanlagen – überall dort, wo eine präzise Kontrolle des Energieverbrauchs wichtig ist.
Vielseitigkeit der Anwendungen – ein Modul, viele Möglichkeiten
Der Shelly 3EM-63W Gen3 ist eine Lösung für alle – egal, ob Sie den Energieverbrauch im Haushalt überwachen, den Verbrauch in bestimmten Abteilungen im Unternehmen zuordnen oder die Stromerzeugung von PV-Anlagen überwachen möchten. Das Gerät unterstützt sowohl Drehstromanlagen als auch drei unabhängige einphasige Leitungen, wodurch es fast jede Konfiguration abdeckt. Zudem zeichnet der Zähler dank 4-Quadranten-Messung sowohl verbrauchte als auch abgegebene Energie auf, was beispielsweise bei Photovoltaik- und Hybridsystemen nützlich ist.
Intuitive Bedienung, umfangreiche Integration
Das Modul verbindet sich über Wi-Fi und Bluetooth mit dem Netzwerk – ohne die Notwendigkeit eines externen Gateways. Es kann über die Shelly Smart Control App, die Weboberfläche oder via MQTT-, HTTP- und WebSocket-Protokolle verwaltet werden. Alle eingehenden Verbindungen sind durch TLS-Verschlüsselung geschützt. Die Daten können wiederum im CSV- oder JSON-Format exportiert werden.
Überwachung und Analyse ohne Unterbrechung
Der Shelly 3EM-63W Gen3 bietet Messungen von Spannung, Strom, Wirkleistung, Scheinleistung, Leistungsfaktor und Energie – mit einer Genauigkeit, die der Klasse B (IEC 62053-21) entspricht. Eine eingebaute Uhr hält die korrekten Zeitstempel auch bei fehlendem Internetzugang. Die Messdaten werden lokal in 1-Minuten-Intervallen aufgezeichnet und mindestens 7 Tage gespeichert, sodass Sie auch bei temporär fehlender Cloud-Verbindung Zugriff auf Ihre Verbrauchshistorie haben.
Automatisierung und Sicherheit
Der Shelly 3EM-63W Gen3 ermöglicht das Erstellen von Zeitplänen (bis zu 20) und die Konfiguration von Webhooks (bis zu 20, mit bis zu 5 URLs jeweils). Außerdem erlaubt die lokale Automatisierung beispielsweise das Reagieren auf den momentanen Energieverbrauch und das Auslösen spezifischer Aktionen, und eine eingebaute "No-Load-Schwelle" verhindert die Energieerfassung bei sehr niedrigem Verbrauch (weniger als 30 VA pro Kanal).
Bereit für Energie von der Sonne
Der Shelly 3EM-63W Gen3 ist auch ideal zur Überwachung von Photovoltaikanlagen. Er ermöglicht die gleichzeitige Verfolgung von Energieerzeugung und -verbrauch, sodass Sie den Betrieb von Geräten genau an die temporäre Verfügbarkeit von Strom aus den Paneelen anpassen können. Dies erleichtert die Reduzierung der Netzaufnahme und die Optimierung des Eigenverbrauchs – zum Beispiel durch den Betrieb energieintensiver Geräte bei Sonnenschein.
Klare Informationen und volle Kontrolle

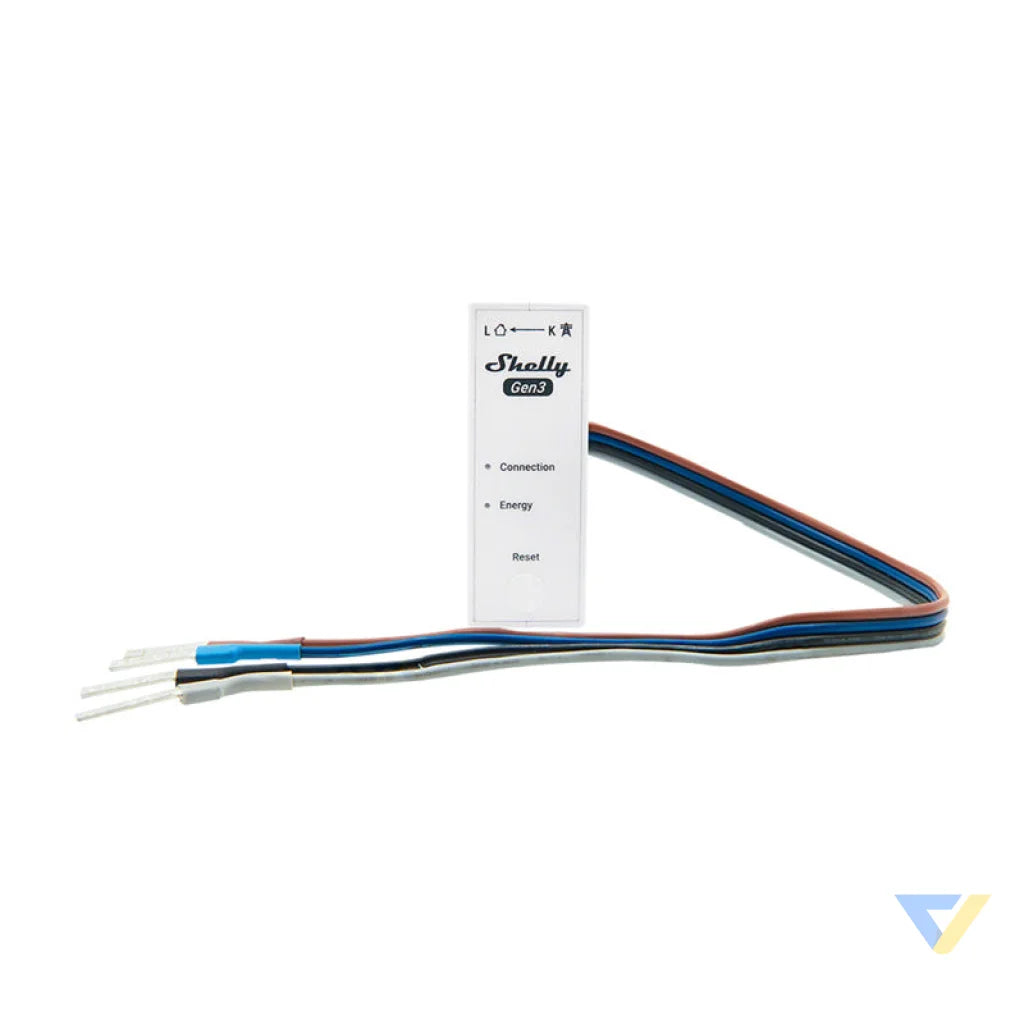

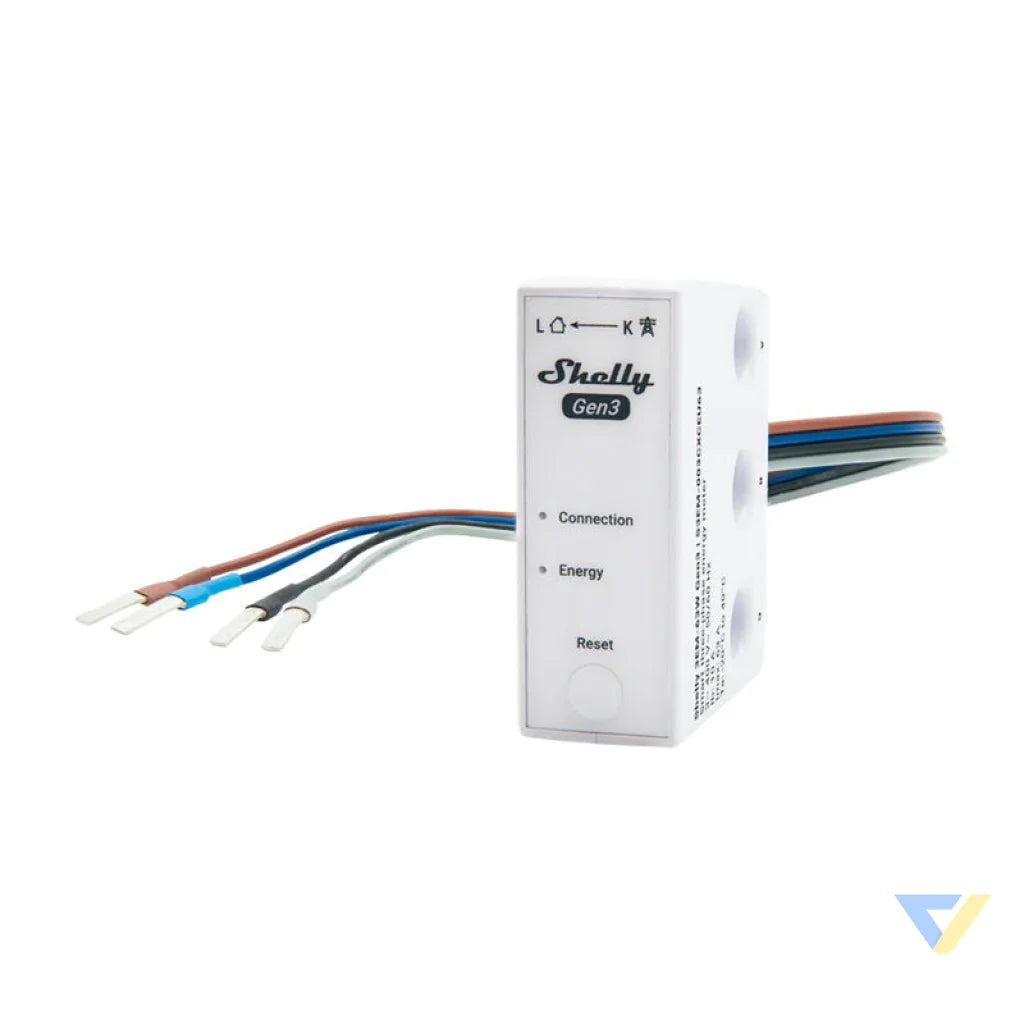

Das Gerät verfügt über LEDs zur Anzeige des aktuellen Status (einschließlich Wi-Fi-Verbindung und OTA-Updates) und eine einzelne Taste, um schnell in den Konfigurationsmodus zu wechseln oder auf Werkseinstellungen zurückzusetzen. Außerdem besitzt es einen eingebauten Temperatursensor. Zudem ist die Installation sehr einfach.
Shelly Smart Control App
Der Zähler funktioniert mit der Shelly Smart Control App, die es Ihnen ermöglicht, das Gerät aus der Ferne zu steuern, den Energieverbrauch einzusehen und Zeitpläne sowie Automatisierungen zu erstellen. Mit ihrer Hilfe können Sie auch Daten überwachen, Messhistorien einsehen und Energiekosten verfolgen.
| Hersteller |
Shelly |
| Modell |
3EM-63W Gen3 |
| Abmessungen |
21 × 54 × 42 mm (ohne Kabel) |
| Kabellänge |
260 mm |
| Gewicht |
58 g (mit Kabeln) |
| Durchmesser des leitfähigen Lochs |
8 mm |
| Montage |
Über oder unter Überstromschutzschaltern auf der Hutschiene |
| Gehäusematerial: |
Kunststoff |
| Gehäusefarbe: |
Weiß |
| Betriebstemperatur |
Von -20°C bis 40°C |
| Luftfeuchtigkeit: |
30 % - 70 % rF |
| Max. Installationshöhe: |
2000 m |
| Stromversorgung |
220-240 V~ 50/60 Hz (zwischen LA und N) |
| Stromverbrauch |
< 2 W |
| Externer Schutz |
63 A, Charakteristik B oder C, Kurzschlussstrom 6 kA, Energiebegrenzungsklasse 3 |
| Interner Temperatursensor |
Ja |
| Voltmeter (RMS für jede Phase) |
220-240 V~ 50/60 Hz |
| Genauigkeit der Voltmeter |
Besser als ±1 % |
| Amperemeter (RMS über integrierten Stromwandler für jede Phase) |
0-63 A (Sättigung 130 A) |
| Genauigkeit der Amperemeter |
±1 % (2-63 A), ±2 % (1-2 A), ±5 % (0-1 A) |
| Leistungs- und Energiemessgeräte |
Aktive und Scheinleistung, aktive und Scheinenergie, Leistungsfaktor, grundlegende aktive und Blindenergie |
| Mindestlastschwelle |
30 VA |
| Speicherung von Messdaten |
Mindestens 7 Tage mit einer Datenauflösung von 1 Minute |
| Datenexport |
CSV für aufgezeichnete PQ-Werte, JSON via RPC |
| Wi-Fi-Protokoll |
802.11 b/g/n |
| Wi-Fi RF-Bandbreite |
2401-2483 MHz |
| Max. WLAN-RF-Signalstärke |
< 20 dBm |
| WLAN-Verbindungsreichweite |
Bis zu 30 m innen / bis zu 50 m außen (je nach lokalen Bedingungen) |
| Bluetooth-Protokoll |
4.2 |
| Bluetooth RF-Band |
2400-2483.5 MHz |
| Max. Bluetooth-RF-Signalstärke |
< 4 dBm |
| Bluetooth-Verbindungsreichweite |
Bis zu 10 m innen / 30 m außen (je nach örtlichen Bedingungen) |
| Prozessor (CPU) |
ESP-Shelly-C38F |
| Flash-Speicher |
8 MB |
| Zeitpläne |
Bis zu 20 |
| Webhooks (URL-Freigaben) |
Bis zu 20, bis zu 5 URLs pro Webhook |
| Skripte: |
Ja |
| MQTT |
Ja |
