Beskrivelse

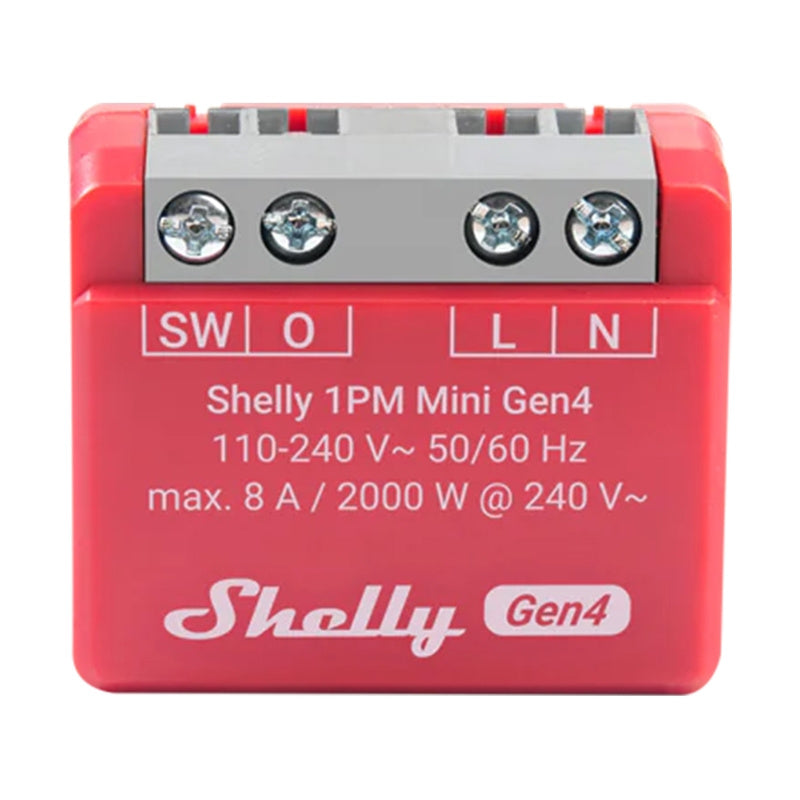

Shelly 1PM Mini Gen4 Controller Zigbee/Matter
Shelly 1PM Mini Gen4-controlleren giver dig mulighed for at styre elektriske enheder eksternt og nøjagtigt måle deres energiforbrug. Den understøtter Wi-Fi, Zigbee, Bluetooth og Matter, så den nemt kan integreres i forskellige hjemmeautomatiseringssystemer. Den fungerer på det lokale netværk og via skyen. Det indbyggede webinterface giver dig mulighed for at konfigurere og overvåge driften uden behov for yderligere software. Takket være dens lille størrelse passer den i typiske installationsbokse og kan monteres bag stikkontakter eller kontakter i områder med begrænset plads.
Kontrol og overvågning i ét
Shelly 1PM Mini Gen4 fungerer både som et relæ og en energiforbrugsmåler. Det giver dig ikke kun mulighed for at tænde og slukke for enheder eksternt, men også indsigt i det faktiske strømforbrug. Strømmålefunktionen gør det muligt at analysere driften af tilsluttet udstyr nøjagtigt og hjælper med at optimere energiforbruget. Enheden sender data til skyen eller gemmer dem lokalt afhængigt af brugerens præference.
Kompatibilitet og økosystemintegrationer
Enheden understøtter Zigbee, Wi-Fi, Bluetooth og Matter-protokoller. Den kan integreres i systemer som Google Home, Amazon Alexa, SmartThings og KNX. Controlleren understøtter også MQTT, HTTPS, Web Hooks, UDP og lokale API'er, hvilket muliggør avancerede scenarier og samarbejde med andre smart home-komponenter.
Programmering, tidsplaner og reaktioner
Produktet tillader oprettelse af komplekse tidsplaner og scenarier med mulighed for at opsætte op til 20 tidsplaner og webhooks - hver med op til 5 URL'er. Det understøtter også scripts skrevet i Shelly Script-sproget, som muliggør automatisering af handlinger afhængigt af tidsbetingelser, enhedsstatus eller inputdata. Du kan også bruge såkaldte virtuelle komponenter, som øger fleksibiliteten i systemkonfigurationen.
Stabilitet og driftsikkerhed
Shelly 1PM Mini Gen4 er udstyret med en række beskyttelser, herunder overophedning, overspænding, overbelastning og strømoverbelastning. Takket være ESP-Shelly-C68F mikroprocessoren og 8 MB flashhukommelse, leverer enheden hurtig databehandling og stabil drift. Derudover kan den fungere som en repeater, der forstærker Zigbee- eller Wi-Fi-signaler i svært tilgængelige områder.
Generelt
| Producent |
Shelly |
| Model |
1PMMiniGen4 |
Fysiske parametre
| Dimensioner |
29 x 34 x 16 ± 0,5 mm / 1,34 × 1,11 × 0,63 ±0,02 inches |
| Vægt |
18 ±1 g / 0,63 ±0,04 ounces |
| Maksimalt tilspændingsmoment for skrueforbindelser |
0,4 Nm / 3,5 lbf.in |
| Ledningstværsnit |
0,2 til 2,5 mm² / 24 til 14 AWG (ledning, ledning og krimpemuffer) |
| Afisoleringens længde |
6 til 7 mm / 0,24 til 0,28 in. |
| Montering |
Væg boks |
| Husmateriale |
Plast |
| Boligfarve |
Rød |
| Stikkontaktfarve |
Grå |
Miljømæssige forhold
| Driftstemperatur |
-20°C til 40°C / -5°F til 105°F |
| Driftsfugtighed |
30% til 70% RH |
| Maksimal højde. |
2000 m / 6562 ft |
Elektriske parametre
| Strømforsyning |
110-240 V AC |
| Relæ |
NO kontakt, 1 pol, µ kontakt |
| Ekstern beskyttelse |
Udløsningsegenskab B eller C, maks. mærkestrøm 10 A, min. afbrydelseskapacitet 6 kA, energibegrænsningsklasse 3 |
Udgangskredsløbsparametre
| Maksimal koblingsspænding |
240 V AC |
| Maksimal koblingsstrøm |
8 A / 240 V AC |
| Effektmåling |
Ja |
| Overspændings-/afbrydelsesbeskyttelse |
Ja |
| Overbelastnings-/afbrydelsesbeskyttelse |
Ja |
| Overstrømsbeskyttelse / afbrydelse |
Ja |
Sensorer, målere
| Indbygget intern temperatursensor |
Ja |
Wi-Fi
| Protokol |
802.11 b/g/n |
| RF båndbredde |
2412 - 2472 MHz |
| Maksimal RF-effekt |
< 20 dBm |
| Rækkevidde |
Op til 30 m / 100 fod indendørs og 50 m / 160 fod udendørs (afhænger af lokale forhold) |
Bluetooth
| Protokol |
5.0 |
| RF-bånd |
2402 - 2480 MHz |
| Maksimal RF-effekt |
< 4 dBm |
| Rækkevidde |
Op til 10 m / 33 fod indendørs og 30 m / 100 fod udendørs (afhænger af lokale forhold) |
Zigbee
| Protokol |
802.15.4 |
| RF-bånd |
2400 - 2483.5 MHz |
| Maksimal RF-effekt |
< 20 dBm |
| Rækkevidde |
Op til 100 m / 328 fod indendørs og 300 m / 984 fod udendørs (afhænger af lokale forhold) |
Mikrocontrollerenhed
| CPU |
ESP-Shelly-C68F |
| Flash-hukommelse |
8 MB |
Firmwarefunktioner
| Tidsplaner |
20 |
| Webhooks (URL-delinger) |
20, hver med op til 5 URL'er |
| Scripts |
Ja |
| MQTT |
Ja |
